Convertidores de Frecuencia para placas solares
…Disai Automatc Systems dispone de una gama especial de convertidores de frecuencia WEG para placas solares. El modelo específico para aplicaciones dónde falte el suministro eléctrico es el CFW500 SOLAR DRIVE
La función del variador en sistemas fotovoltaicos de bombeo de agua es convertir la energía generada en los
paneles fotovoltaicos en forma de corriente continua en energía en forma de corriente alterna, y aplicar esa
energía en el accionamiento de bombas de agua,

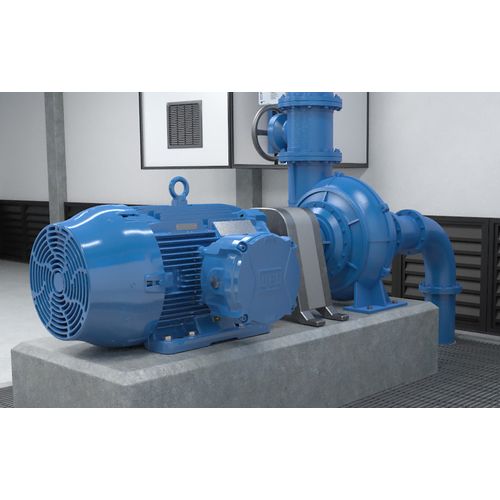

Los variadores SOLAR DRIVE han sido desarrollado para el accionamiento tanto de bombas sumergibles como de bombas centrífugas, transformando la energía solar proveniente de placas fotovoltaicas en energía hidráulica.
El variador CFW500 SOLAR DRIVE recoge la energía producida en las placas solares y la adaptan al voltaje y tensión de la bomba de agua ya sea monofásica de 230V o trifásica a 380V. De esta manera se puede utilizar la bomba estándar directamente con paneles fotovoltaicos y sin necesidad de disponer de un generador eléctrico cerca, o de la red eléctrica. En Disai Automatic Systems disponemos de una amplia gama de convertidores de frecuencia para uso de bombas desde 0.25CV hasta 20CV de potencia.

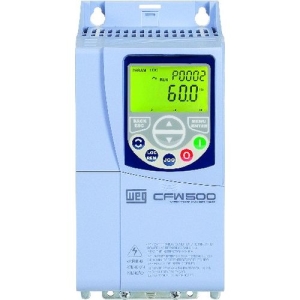

El convertidor de frecuencia CFW500 es un convertidor CA/CA y CC/CA de altas prestaciones y que permite
el control de velocidad y par de motores de inducción trifásicos.
El convertidor de frecuencia CFW500 también posee funciones de PLC (Controlador Lógico Programable) a través del recurso SoftPLC (integrado).
La tensión de trabajo del variador varía de acuerdo con el modelo, siendo de 250-380Vcc para los modelos
de 220Vca monofásico y trifásico, y 450-760Vcc para los modelos 380/440Vca. Se debe prestar especial
atención a la tensión de circuito abierto (Voc), que no deberá ser superior a la tensión de protección de
sobretensión del variador. En caso que la tensión Voc sea superior, ésta acabará dañando el equipo.
Los variadores de velocidad o convertidores de frecuencia trabajan con franjas de protección contra subtensión y sobretensión, de tal forma que si la tensión alcanza esos valores límites, el inversor interrumpirá su funcionamiento.

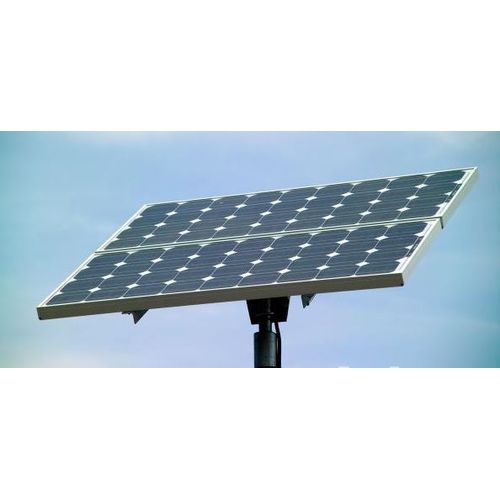

El convertidor de frecuencia CFW500 de Weg dispone de un detector solar consistente en una placa fotovoltaica de pequeña potencia desarrollada por WEG que será conectada en la entrada analógica 2 (AI2) del CFW500 y cuya función será informar en todo momento de la radiación solar disponible.
El uso de este dispositivo es opcional, pero aumentará la eficiencia del bombeo solar, al permitir el arranque del sistema solamente cuando la radiación solar disponible sea suficiente para el accionamiento de la bomba a una velocidad mínima determinada.
Hay varios grupos de parámetros que permite al usuario ajustar las condiciones de operación,como son:
El regulador de presión. El regulador de presión deberá recibir el retorno de presión del sistema mediante la conexión de un transductor de presión en la entrada analógica 1 (AI1) y realizará la regulación de velocidad de la bomba, cuando se alcance la presión marcada por el usuario y las condiciones de radiación solar lo permitan.Dispone también de un regulador PID de presión que siempre estará activo , siempre que se encuentre activo el control de presión. Otro parámetro interesante es el de la función dormir, esta condición se activa solamente cuando la bomba se encuentra en funcionamiento y la frecuencia de la misma es menor que el valor programado.
Puedes visualizar a través del HMI el número de horas mensuales o semanales que el sistema ha estado en operación y los kWh generados.
